Maßgeschneiderter Metallabscheider für Granulatoren: Eine Fallstudie zur platzsparenden Integration

Angesichts einer High-End-Granulationslinie, die Haupt- und Nebenzuführung, Verbundplastifizierung und Präzisionspelletschneiden kombiniert, benötigte der Kunde die Integration eines Metallabscheiders am Zuführungsauslass auf engstem Raum, ohne den Materialfluss oder den nachfolgenden Schmelzprozess zu stören. Durch die Umsetzung von drei Kernstrategien – strukturelle Neugestaltung, Prozessoptimierung und die Trennung von Steuerungssystemen und Metallerkennung – bewältigt dieser Ansatz effektiv die Herausforderungen der Integration in Produktionslinien mit begrenztem Platzangebot. Wir haben eine standardmäßige Erkennungsherausforderung in einen nahtlos integrierten Prozessschutzpunkt in der Produktionslinie verwandelt. Dies wurde ohne zusätzlichen Platzbedarf erreicht und gleichzeitig eine zuverlässige, vollautomatische Metallentfernung gewährleistet.

Hintergrund

Der Kunde ist ein Unternehmen, das sich auf die Modifizierung von technischen Hochleistungskunststoffen spezialisiert hat. Ihre Produktionslinie ist eine typische Konfiguration eines modernen komplexen Granulationssystems.

Zweistufiges Fütterungssystem

Der Hauptförderer verarbeitet zerkleinertes Material (mithilfe eines Einzelschneckenförderers), während der Hilfsförderer Pulver und Zusatzstoffe verarbeitet (mithilfe). Doppelschneckenförderer). Ein typischer Schneckenförderer erfüllt Funktionen wie Fördern, Erhitzen, Mischen und Unterdrucksetzen. Die Hauptfunktion dieser Produktionslinie besteht in der Materialförderung. Und zwei Dosierer ermöglichen ein präzises, dynamisches und kontinuierliches Mischen und Dosieren von Mehrkomponentenmaterialien. Diese beiden Materialien werden dann in weiteren Schritten zusammengesetzt. Unser Metallabscheider Für langsam fallende Materialsäulen gibt es einen ähnlichen Schneckenförderer, der das Extrusionsformen simulieren kann.

Präziser Temperaturkontrollprozess

Normalerweise umfassen die Kühlmethoden für die Schmelzphase typischerweise Luftkühlung, Ölkühlung und eine Kombination aus Luft- und Wasserkühlung. In diesem Fall wird zur Temperatursenkung eine Wasserkühlung eingesetzt, was eine sorgfältige Überwachung der Temperaturkurve erfordert. Dies erfordert eine kontinuierliche und stabile Materialzuführung vorgelagert.

Vollständiger Granulationsprozess

Zuführung → Erkennung von Metallverunreinigungen → Schmelzen und Plastifizieren → Extrusion → Wasserkühlung → Strangschneiden → Zyklontrennung und -trocknung → Verpackung.

Kernanforderung: Wie man die Metallabscheidung in kompakte Granulationslinien integriert

Installieren Sie einen Metallabscheider am Auslass des Hauptzuführers vor der Schmelzphase, um potenzielle Metallverunreinigungen (Schraube, Eisenspäne oder andere Verunreinigungen) abzufangen, die sich möglicherweise mit dem zerkleinerten Rohmaterial vermischt haben.

Herausforderungen bei der Integration von Steuerungssystemen und Metalldetektion in Produktionslinien mit begrenztem Platzangebot

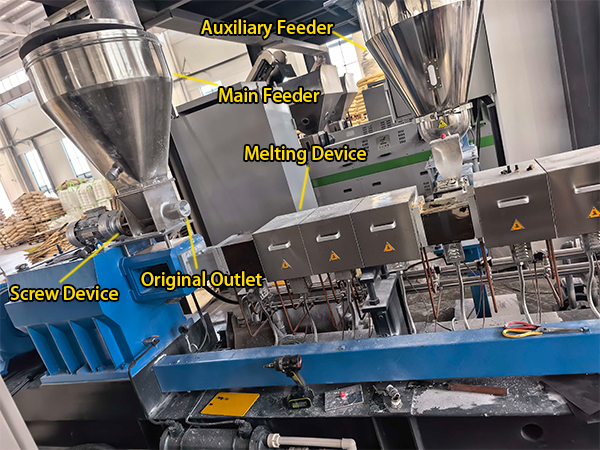

Ursprüngliche Produktionslinie mit begrenztem Platz

Gemäß der Produktionslinie des Kunden ist der ursprüngliche Auslass des Zubringers sehr nah an der unteren Fundamentplattform positioniert, sodass nur ein äußerst begrenzter vertikaler Installationsraum verbleibt. Standard-Metallabscheider können nicht direkt installiert werden.

Das Problem der Platzierung

Die reinen Materialien müssen durch die Schwerkraft reibungslos in die Schmelzvorrichtung fallen. Bei komplizierten Kurven oder Steigungen besteht die Gefahr von Brückenbildung und Verstopfungen. Der Abscheider verfügt über zwei Auslässe. Der qualifizierte Auslass ist direkt mit der Schmelzstufe verbunden. In horizontaler Richtung gibt es keinen Platz zum Einstellen. Der qualifizierte Auslass sollte direkt in das Schmelzgerät fallen, und der defekte Auslass sollte entladen und nicht in die nächste Stufe gelangen.

So platzieren Sie das Steuersystem und das Metallerkennungsteil

Typischerweise sind bei unserer traditionellen Installation das Steuerungssystem und der Metallerkennungsteil integriert. So entwerfen Sie basierend auf dieser vorhandenen Produktionslinie.

Raumoptimierung und Workflow-Lösungen: Strukturelle Neugestaltung, Steckdosenplatzierung und Systemtrennung

Strukturelle Neugestaltung: Vertikalen Raum schaffen

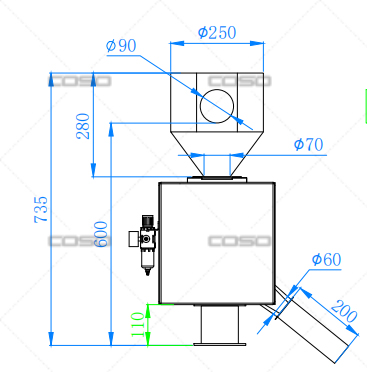

Nach Rücksprache mit dem Kunden wurde die Hauptzuführung der Produktionslinie erhöht. Dadurch wurde auch der defekte Auslass des Metallabscheiders erhöht 110 mmDies erfordert eine Änderung des Standardinstallationslayouts. Diese Neugestaltung schafft ausreichend vertikalen Raum für den Metallabscheider und sorgt gleichzeitig für einen reibungslosen Materialfluss. Es ermöglicht eine effektive Metallerkennung von Rohmaterialien und eine nahtlose Integration in die bestehende Produktionslinie.

Design mit zwei Ausgängen: Direkt qualifizierter Ausgang und erweiterter defekter Ausgang

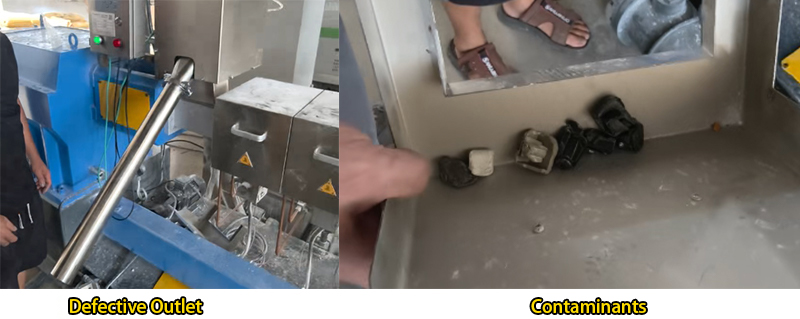

Der Boden des Metallabscheiders wurde um 110 mm angehoben, Dadurch können qualifizierte Materialien direkt in den Schmelzprozess gelangen, ohne dass zusätzliche Geräte oder manuelle Einstellungen erforderlich sind. Aufgrund der breiten Produktionslinie wurde in diesem Fall der defekte Auslass erweitert, um Ausschussmaterial in einen Sammelbehälter außerhalb der Anlage zu leiten. Diese Konstruktion ermöglicht eine automatische Abfallentsorgung und gewährleistet gleichzeitig einen sicheren Durchgang für die Bediener, ohne zusätzliche Bodenfläche zu beanspruchen.

Getrenntes Design von Steuerungssystem und Metalldetektionsteil

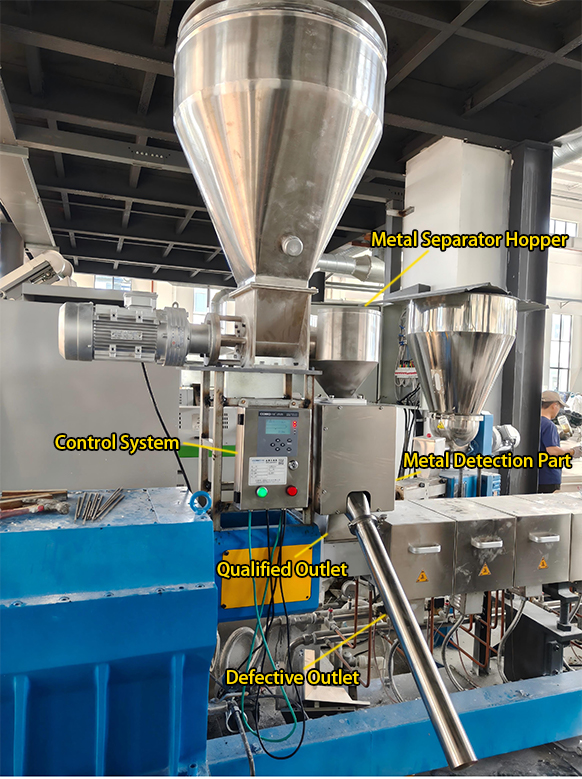

Diese Produktionslinie verfügt über ein getrenntes Design, bei dem das Steuersystem und der Metallerkennungsteil unabhängig voneinander installiert sind, um den Zugang und die Bedienung für den Bediener zu erleichtern. Obwohl das Steuersystem und der Erkennungsteil physisch getrennt sind, bleibt ihre Steuerlogik vollständig integriert. Das System kann mit Ihrer Hauptproduktionslinie verbunden werden. Wenn eine Metallverunreinigung erkannt wird, kann das System Alarme auslösen und so eine nahtlose Integration ermöglichen, ohne dass komplexe Steuerungsprogramme neu geschrieben werden müssen.

Vollständiger Granulationsprozess: Verhinderung von Metallverunreinigungen bei der Herstellung von Kunststoffpellets

Um die Metallverunreinigungsprobleme in der Produktionslinie des Kunden effektiv anzugehen, schlugen wir eine umfassende Lösung vor, wobei der Schwerpunkt auf der Einführung von Metallseparatoren lag, um die Reinheit des Materials und einen reibungslosen Betrieb sicherzustellen. Metallische Verunreinigungen können in verschiedenen Phasen der Produktion entstehen – sei es in Kunststoffpellets, zerkleinerten Materialien, Spritzgussteilen oder Pulver – und diese Verunreinigungen können nicht nur die Qualität des Endprodukts beeinträchtigen, sondern auch Schäden an der Produktionsausrüstung verursachen. Daher ist der Einsatz spezieller Metallseparatoren zur Erkennung und Entfernung dieser Verunreinigungen in Echtzeit zu einem entscheidenden Aspekt für die Aufrechterhaltung einer optimalen Produktionslinienleistung geworden. Durch die präzise Entfernung von Metallverunreinigungen tragen sie dazu bei, die Produktionseffizienz zu steigern, den Geräteverschleiß zu reduzieren und die Qualität der Endprodukte sicherzustellen. Im folgenden Abschnitt geben wir einen detaillierten Überblick über die Anwendung und Vorteile von Metallseparatoren in der Kunststoffindustrie.

Anwendungsszenarien von Metallseparatoren in der Kunststoffindustrie

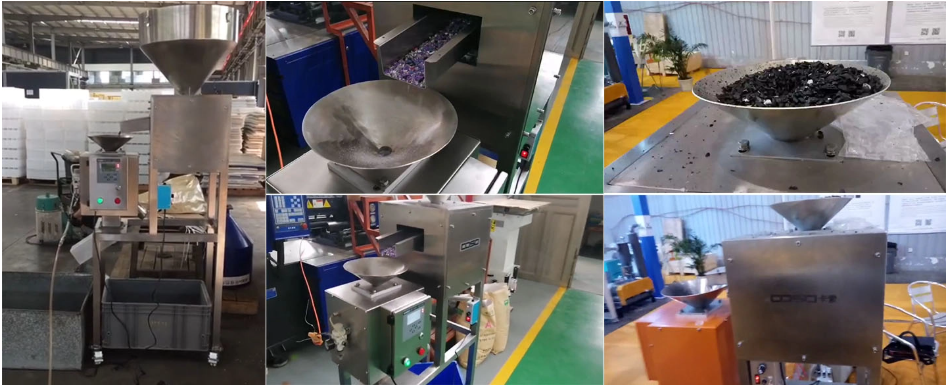

Verarbeitung von Kunststoffpellets

Die Verarbeitung von Kunststoffpellets umfasst das präzise Mischen und kontinuierliche Granulieren von Rohstoffen, um einheitliche Pellets für nachgelagerte Anwendungen wie Spritzguss und Extrusion herzustellen. Dieser Prozess erfordert eine sorgfältige Kontrolle der Materialzusammensetzung, Temperatur und Pelletgröße, um eine gleichbleibende Produktqualität sicherzustellen. Metallverunreinigungen wie Schrauben, Eisenspäne oder andere Metallpartikel stellen ein erhebliches Risiko sowohl für die Ausrüstung als auch für die Integrität des Endprodukts dar. Deshalb integrieren Metallabscheider in die Pelletproduktionslinie ist wichtig, um Verunreinigungen zu entfernen, Maschinen zu schützen und hochwertige, schadstofffreie Kunststoffpellets zu erhalten.

Verarbeitung zerkleinerter Materialien

Bei der Zerkleinerungsaufbereitung werden Kunststoffabfälle oder Rohflocken geschreddert und der weiteren Compoundierung zugeführt. Metallverunreinigungen, wie Fragmente von Maschinen oder früheren Verarbeitungsstufen, können in das zerkleinerte Material eingemischt werden und eine Gefahr für nachgeschaltete Geräte wie Extruder und Mischer darstellen. Installieren Metallabscheider An wichtigen Punkten in der zerkleinerten Materiallinie wird eine wirksame Entfernung dieser Verunreinigungen sichergestellt, die Ausrüstung geschützt, die Materialintegrität aufrechterhalten und eine gleichbleibende Produktionsqualität unterstützt.

Herstellung von Spritzgussteilen

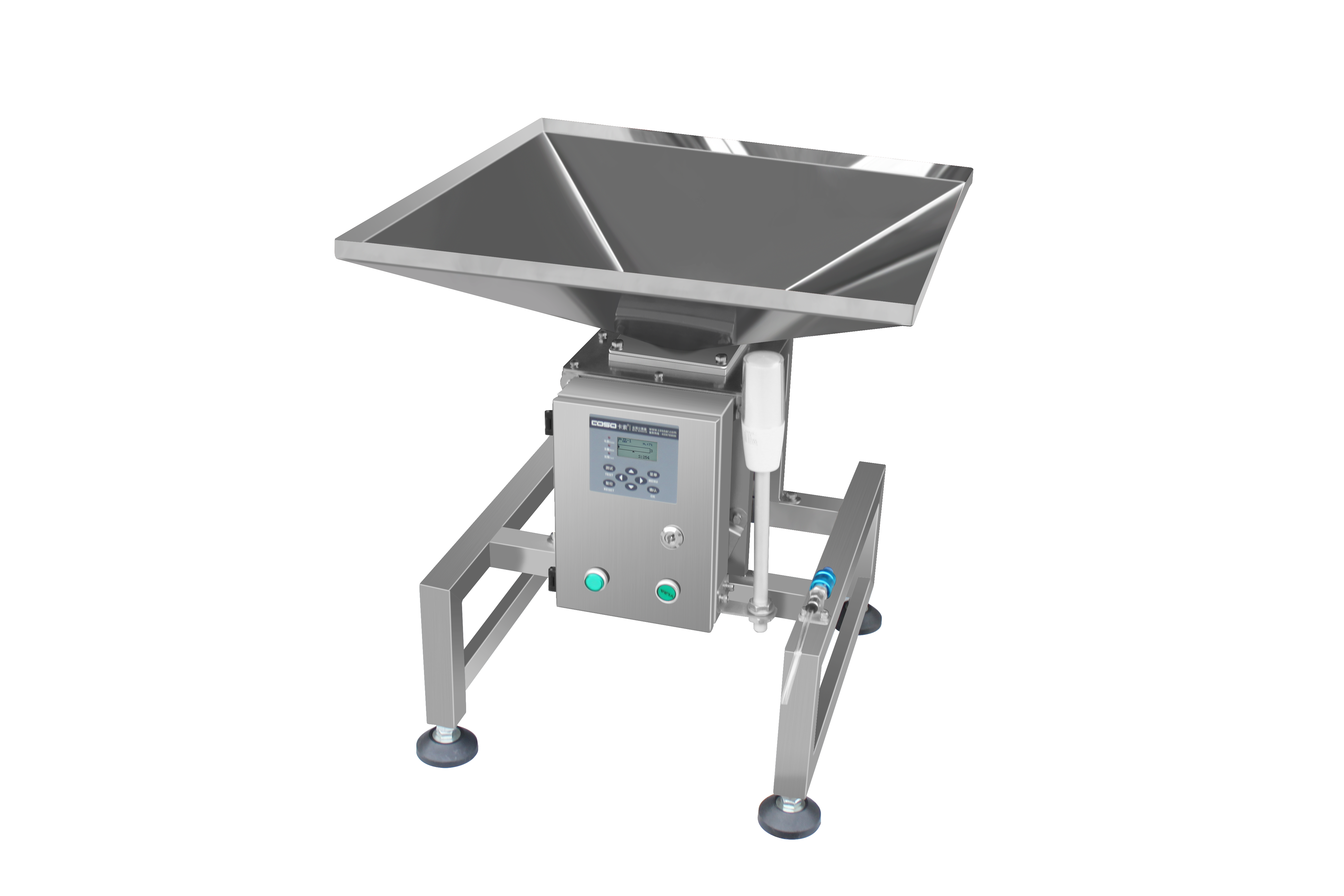

Beim Spritzgießen wird geschmolzener Kunststoff zu präzisen Bauteilen geformt, wodurch etwaige Metallverunreinigungen besonders kritisch sind. Selbst kleine Metallpartikel können Formen beschädigen, die Teilequalität beeinträchtigen und die Produktion unterbrechen. Durch die Integration von Metallseparatoren vor oder während des Formprozesses können Metallverunreinigungen in Echtzeit erkannt und entfernt werden, wodurch sichergestellt wird, dass die Endteile strengen Qualitätsstandards entsprechen. Erfahren Sie mehr über unsere Metallabscheider zum Spritzgießen.

Verarbeitung von Pulvermaterialien

Die Verarbeitung pulverförmiger Kunststoffmaterialien wie feiner Pulver oder Additive erfordert hohe Präzision, da selbst kleinste Metallverunreinigungen die Produktqualität beeinträchtigen oder nachgelagerte Prozesse beeinträchtigen können. Metallabscheider Entwickelt für die Pulververarbeitung, kann es kleine Metallpartikel erkennen und entfernen und so kontaminationsfreie Pulver gewährleisten. Dies ist besonders wichtig bei Anwendungen, die eine hohe Reinheit erfordern, wie z. B. technische Kunststoffe, Polymere in medizinischer Qualität und spezielle Compound-Formulierungen.

FAQ

F1: Warum ist es wichtig, einen Metallabscheider in einer Kunststoffgranulationslinie zu installieren?

A: In Granulationslinien enthalten die Materialien häufig Schrauben, Metallspäne oder Drahtfragmente aus recycelten Quellen. Die Installation eines Metallabscheiders dient zwei Zwecken: dem Geräteschutz und der Verhinderung des Eindringens von Metallverunreinigungen in die Schnecke oder Form, wodurch Tausende von Dollar an Reparaturkosten eingespart und Ausfallzeiten minimiert werden können. Qualitätssicherung, Sicherstellung der Reinheit der endgültigen Pellets und Einhaltung der Standards für technische Hochleistungskunststoffe.

F2: Welche Rolle spielt ein Granulator in einer Kunststoffproduktionslinie?

A: Ein Granulator wird verwendet, um Roh- oder Abfallkunststoffe zu gleichmäßigen Pellets zu verarbeiten. Es zerlegt größere Kunststoffstücke in kleinere, gleichmäßige Granulatkörner, die einfacher zu handhaben sind und sich für nachgelagerte Prozesse wie Mischen, Fördern und Weiterverarbeitung in der Produktionslinie eignen.

F3: Was sind die wichtigsten Verarbeitungsmethoden, bevor Kunststoffmaterialien zu Endprodukten werden?

A: Bevor Kunststoffmaterialien in fertige Produkte umgewandelt werden, durchlaufen sie in der Regel mehrere gängige Verarbeitungsmethoden.

Spritzgießen: Kunststoffpellets (neu oder recycelt), Farbmasterbatch und Additive werden automatisch und proportional in die Spritzgießmaschine gefördert. Dies stellt eine kontinuierliche Produktion sicher, vermeidet manuelle Zuführungsfehler, Verunreinigungen und Unterbrechungen und sorgt für eine gleichbleibende Farbe und Zusammensetzung.

Extrusionsformen: Das System führt kontinuierlich und stabil Grundmaterialien und verschiedene Zusatzstoffe (z. B. recycelte Materialien, Füllstoffe und Modifikatoren) in Einschnecken- oder Doppelschneckenextruder ein. Die Aufrechterhaltung eines stabilen Drucks und Durchflusses während der Extrusion ist entscheidend für die Gewährleistung gleichmäßiger Abmessungen und konsistenter physikalischer Eigenschaften.

Blasformen: Kunststoffpellets werden zur Blasformmaschine befördert, wo die automatische Zuführung synchronisierte Produktionszyklen unterstützt und die Gesamteffizienz verbessert.

Diese Prozesse basieren auf automatisierten Materialhandhabungssystemen, um die Effizienz zu steigern, menschliche Fehler zu reduzieren und die Produktkonsistenz sicherzustellen.

F4: Beeinflussen verschiedene Arten von Zuführern (z. B. Schneckenzuführer oder Vakuumlader) die Metallerkennung?

A: Ja. Schneckenförderer (Einzel- oder Doppelschnecken) erzeugen mechanische Vibrationen, während Vakuumlader einen Luftstrom mit hoher Geschwindigkeit erfordern. Ein hochwertiger Metallabscheider muss über Anti-Vibrations- und Anti-Interferenz-Funktionen verfügen. Für Pulverzusätze in Doppelschneckensystemen empfehlen wir einen speziellen Metallabscheider vom Y-Typ, um eine präzise Ausscheidung bei hohem Materialfluss zu gewährleisten.

F5: Wie wähle ich das Richtige aus? Metallabscheider für meine Kunststoffproduktionslinie?

A: Die Auswahl des idealen Metallabscheiders hängt von Ihrem spezifischen Produktionsaufbau und der Art des zu verarbeitenden Kunststoffmaterials ab. Um den maximalen Schutz Ihrer Spritzguss- oder Extrusionsmaschinen zu gewährleisten, berücksichtigen Sie die folgenden vier Faktoren:

Materialzufuhrmethode: Bestimmen Sie, wo der Separator installiert werden soll. Bei Anwendungen mit Schwerkraftzufuhr (z. B. am Hals eines Extruders) ist ein Metallabscheider mit Schwerkraftfall am besten geeignet. Für vakuumgeförderte Leitungen benötigen Sie einen speziellen Metallabscheider für pneumatische Rohrleitungen.

Materialeigenschaften: Die physikalische Form Ihres Kunststoffs bestimmt die innere Architektur des Separators. Für Flocken wird eine offene Konfiguration (Schwerkraftfall) empfohlen, um einen gleichmäßigen Fluss ohne Brückenbildung zu gewährleisten. Bei feinen Pulvern ist ein Metallabscheider vom Y-Typ unerlässlich, um eine staubdichte Abdichtung während des Aussortierungsprozesses zu gewährleisten. Für Flüssigkeiten wie Paste oder Buttermarmelade sollte ein Flüssigmetallabscheider verwendet werden.

Erkennungsempfindlichkeit: Suchen Sie nach einem System, das sowohl Eisen, Edelstahl, Aluminium als auch Kupfer erkennen kann. Selbst winzige Partikel (so klein wie 0,4 mm) können Düsen verstopfen oder Heißkanalsysteme beschädigen, daher ist eine digitale Hochfrequenzmessung ein Muss.

Durchsatz und Produktdurchmesser: Passen Sie die Tunnelgröße des Separators an Ihr Produktionsvolumen an.
