Produktbeschreibung
Röntgendefekterkennungsmaschine ist ein Hochh-präzise, zerstörungsfreie Erkennungslösung mit sieben Kernkomponenten: Röntgenquelle, Bildeinheit, Bildverarbeitungssystem, mechanisches System, elektronische Steuerung, Sicherheitsschutz und Alarmsystem. Es integriert fortschrittliche Technologien wie zerstörungsfreie Prüfung, KI-Algorithmen und hochauflösende Bildgebung und ermöglicht so die Erkennung und Klassifizierung interner Fehler in Echtzeit. Durch die Nutzung der unterschiedlichen Absorption von Röntgenstrahlen liefert es eine präzise Abbildung der inneren Struktur für eine genaue, automatisierte Defekterkennung. Es kann in der Automobil-, Energie-, Haushaltsgeräte- und Halbleiterindustrie zur Fehlererkennung an SMT, LED, BGA, IGBT, Halbleiterkomponenten, Druckgussteilen und anderen Steckverbindern eingesetzt werden.

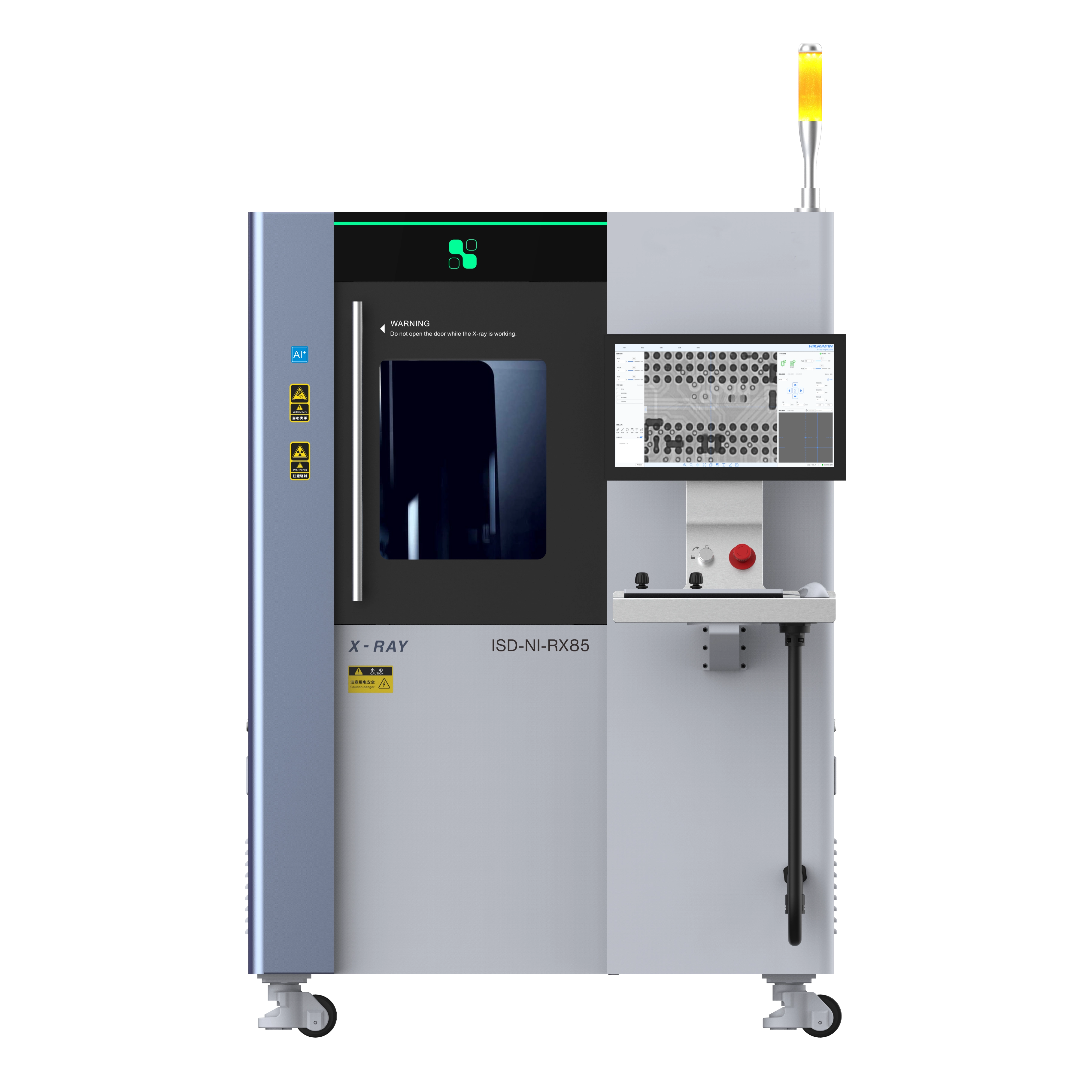

Produktbild
Die neue Bildverbesserungs-Engine macht detaillierte Bilder klarer, was größere Vorteile bei der Verbesserung der Erkennungsrate von Fremdkörpern und Defekten und der Reduzierung der Fehlalarmrate hat.
Intelligenter Algorithmus
Es kann Proben in Echtzeit sammeln und die Erkennungsfähigkeiten durch kontinuierliches Lernen verbessern.

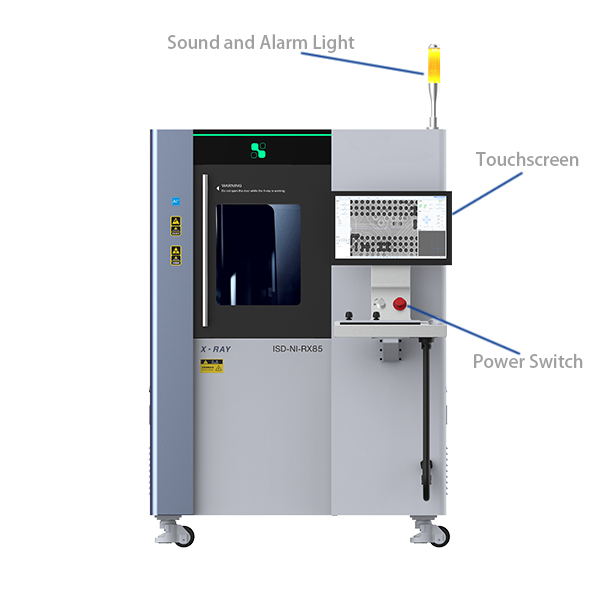

Produktdetails
Produktmerkmale
Verfügt über eine versiegelte 130-kV-Mikrofokus-Röntgenröhre mit einer Brennfleckgröße von 5 μm, die eine lange Lebensdauer, einen wartungsfreien Betrieb und eine hervorragende Bildschärfe für eine präzise Defekterkennung bietet.
Unterstützt CNC-programmierbare automatische Inspektion, geeignet für Multi-Point-Array-Szenarien. Röntgenröhre mit maximalem Schwenkwinkel von 60°, die eine zerstörungsfreie Erkennung in mehreren Positionen ermöglicht.
Bietet eine Vielzahl von Messwerkzeugen zur Erkennung von Parametern wie Abstand, Winkel, Radius, Umfang, Fläche, Krümmung und Lötbarkeitsverhältnis mit Unterstützung für digitale Anmerkungen.
Verfügt über ein hochauflösendes 500-W-Navigationsdisplay mit automatischer Bildzentrierung beim Neigen und Zoomen. Unterstützt mehrere Steuerungsmethoden, einschließlich Joystick, Tastatur und Joystick, mit integrierten Doppeltipp-Zentrierungs- und Auto-Return-Funktionen.
Unterstützt die gleichzeitige Anmerkung von Röntgenbildern und Bildern mit sichtbarem Licht und verfügt über mehrere intuitive Anmerkungssymbole, um die Klassifizierung und Neubewertung von Fehlern zu erleichtern und so die Effizienz und Genauigkeit der Inspektion zu verbessern.
Einfache Bedienung
Geräteparameter sind grundsätzlich frei von Debugging, die Softwarebedienung ist benutzerfreundlich und leicht verständlich.
Produktspezifikation
| Artikel | ||
| Röntgenquelle | Typ | Geschlossen |
| Spannung der Röntgenröhre | 130 kV | |
| Röntgenröhrenstrom | 0–500 μA | |
| Maximale Ausgangsleistung | 39 W | |
| Fokusgröße | 7 μm | |
| Bildeinheit | Pixelgröße | 85 μm |
| Pixelmatrix | 1536x1536 | |
| Bildbereich | 130 mm x 130 mm | |
| Räumliche Auflösung | 5,8 Ip/mm | |
| A/D-Wandlung | 16bit | |
| Maschinenparameter | Maschinengröße | 1300 (H) * 1500 (L) * 1800 (B) mm |
| Maschinengewicht | 2000 kg | |
| Macht | 2000 W | |
| Stromversorgung | Wechselstrom 220 V 50/60 Hz | |
| Arbeitstemperatur | 10–35℃ | |
| Zertifikat | CE |
Hinweis:
Die Erkennungsempfindlichkeit ist das Testergebnis, das dadurch erzielt wird, dass die Materialblöcke frei durch die Erkennungsleitung fallen. Die tatsächliche Empfindlichkeit kann je nach den Eigenschaften der getesteten Produkte oder abweichen Abhängig von der Arbeitsumgebung sollte sie sich an der tatsächlichen Erkennungsempfindlichkeit orientieren.
Bei den in der Tabelle aufgeführten Modellen handelt es sich lediglich um Standardkonfigurationen. Unsere aktuelle Produktion umfasst zahlreiche Varianten, die hier nicht abschließend aufgeführt sind. Für andere Anforderungen wenden Sie sich bitte an den Kundendienst, um Einzelheiten zu erfahren.
